Фотокарта совместимости кофра для музыкальных кабелей: как увидеть проблему до выезда
Опубликовано: 28.06.2026
Любой звукорежиссёр знает эту ситуацию: на площадку приехали, открывают кофр, а кабели либо не помещаются, либо путаются так, что распутывать их придётся полчаса. Проблема часто не в количестве, а в геометрии. Два кофра одинакового литража могут вести себя совершенно по-разному — всё зависит от внутренних перегородок, формы ручек и того, как именно уложены кабели. Фотокарта совместимости решает эту задачу заранее, позволяя увидеть, где именно возникнет конфликт.
Зачем вообще фотографировать внутренность кофра
Казалось бы, что сложного — положить кабели и закрыть крышку. Но на практике музыкальные кабели отличаются по жёсткости, диаметру и склонности сохранять форму кольца. Некоторым нужен больший радиус изгиба, иначе повышается риск повреждения жил и оболочки. Другие, наоборот, слишком мягкие и проваливаются в щели между отсеками.

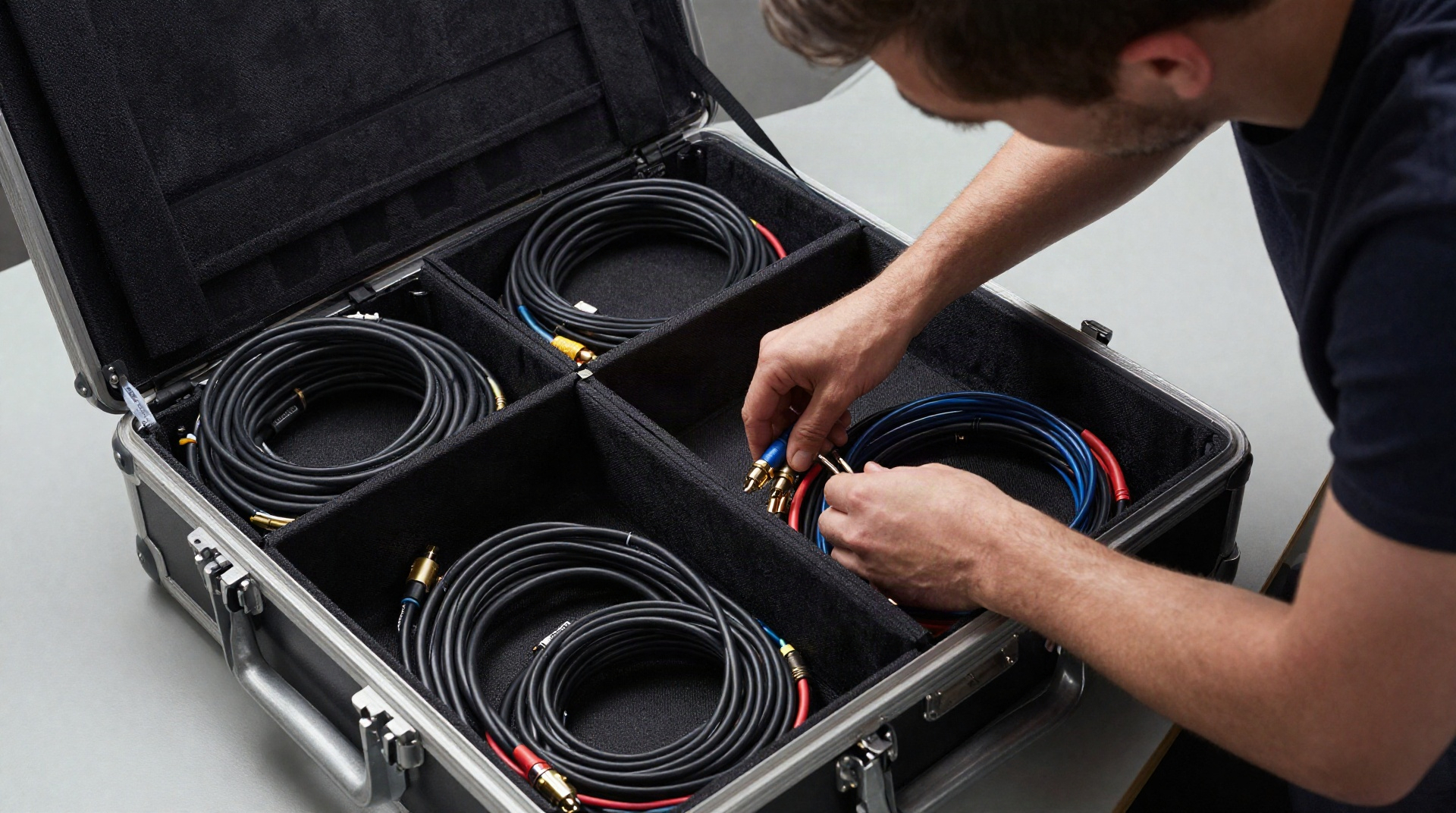

Фотокарта — это не просто снимок открытого кофра. Это серия кадров, фиксирующая реальное расположение конкретных кабелей в конкретных ячейках. Сделанная один раз, она экономит время на каждом последующем сборе. Особенно полезна она для команд, где разные люди занимаются погрузкой — без визуальной инструкции каждый будет укладывать по-своему.
Похожую логику описывает фотокарта совместимости соседних элементов: соседние элементы оценивают не по отдельности, а в собранной конфигурации, где видны зазоры, точки давления и порядок извлечения.
Какие ракурсы действительно нужны
Один снимок сверху — этого недостаточно. Внутреннее пространство кофра имеет глубину, и именно в вертикальной плоскости скрываются основные конфликты.
- Вид сверху (план) — показывает распределение по ячейкам. На этом кадре хорошо видно, не залезает ли один пучок на территорию другого.
- Вид сбоку на уровне крышки — критически важный ракурс. Именно он показывает, есть ли зазор между верхним слоем кабелей и закрытой крышкой. Если кабели упираются в крышку, она либо не закроется, либо будет постоянно давить на жилы.
- Диагональный ракурс через угол — даёт представление об объёме заполнения каждой секции. Помогает заметить, что одна ячейка забита под завязку, а соседняя пустует.
- Крупный план проблемной зоны — если где-то кабель перегибается или зажимается перегородкой, этот момент нужно снять отдельно, с масштабной линейкой рядом.
Размеры: как фиксировать без лишней сложности
Просто фотографировать — мало. На кадрах должны быть ориентиры для масштаба. Проще всего положить рядом с кабелями рулетку или хотя бы лист бумаги формата А4 — его размеры всем известны.
Для каждой ячейки стоит зафиксировать три параметра: внутреннюю длину и ширину, а также глубину до нижней кромки перегородки. Последний параметр часто забывают, а именно он определяет, насколько глубоко можно утопить кабель, чтобы он не вываливался при переноске.
Диаметр уложенного пучка тоже полезно измерить. Не номинальный диаметр самого кабеля по спецификации, а именно реальный диаметр кольца, в которое он свернулся. Жёсткие кабели с экранировкой дают кольцо большего диаметра, чем мягкие аналоги той же длины.
Точки возможного конфликта: где прячутся проблемы
Конфликт — это место, где кабель при укладке или транспортировке подвергается нежелательному воздействию. Их несколько типичных зон.
Стык перегородки и дна
В недорогих кофрах перегородки не доходят до дна на пару сантиметров. Кабель среднего диаметра может протиснуться в эту щель и оказаться в соседнем отсеке. При тряске в транспорте это приводит к путанице, которую потом трудно распутать, не вытащив содержимое полностью.
Углы ячеек
Внутренние углы — самое слабое место любой секции. Кабель, уложенный плотно, упирается в угол и деформируется. Если в углу ещё и стык двух перегородок, образуется жёсткая точка опоры. При длительном хранении в таком положении внешняя оболочка может треснуть.
Зона под ручкой
Некоторые кофры имеют внутренние элементы крепления ручки, которые выступают внутрь пространства. Это может быть пластиковая пластина, болт или просто утолщение стенки. Кабель, оказавшийся под этим выступом, будет постоянно прижат к дну.
Кромка крышки
Когда кофр закрывается, крышка ложится на верхний слой кабелей. Если зазор рассчитан неверно, крышка давит на ближайшие пучки. При переноске за ручку нагрузка увеличивается — и мягкий кабель оказывается зажат между крышкой и жёстким соседом.
Пример раскладки: восемь отсеков и десять кабелей
Рассмотрим типичную ситуацию. Есть кофр с восемью секциями и набор из десяти кабелей: четыре инструментальных длиной по шесть метров, два вокальных по десять метров, три патч-корда по три метра и один удлинитель на пятнадцать метров. По логике — восемь отсеков, десять кабелей, куда-то что-то не влезет.
Фотокарта показывает решение. Три коротких патч-корда укладываются в одну секцию концентрическими кольцами — один внутри другого. Два десятиметровых вокальных занимают по секции, но укладываются не кольцом, а восьмёркой, что уменьшает диаметр пучка. Четыре шестиметровых идут в четыре отдельные ячейки. И пятнадцатиметровый удлинитель — в оставшуюся восьмую, уложенный широкими петлями от стенки к стенке.
Без фотокарты звукорежиссёр попытается разложить каждый кабель по отдельной ячейке, обнаружит нехватку мест и начнёт импровизировать. С фотокартой сбор проходит быстрее и предсказуемее — просто положить каждый кабель туда, где он уже лежал на снимке.
Как обновлять фотокарту при смене комплекта
Кабельный парк живой — что-то ломается, что-то покупается, длины меняются. Фотокарту нет смысла переделывать полностью при каждой замене одного кабеля. Достаточно снять обновлённый кадр той ячейки, где произошла замена, и пометить дату.
Хорошая практика — хранить снимки в папке с названием кофра и нумерацией ячеек. Названия файлов типа «кофр-1-ячейка-3-2024-03.jpg» позволяют быстро найти нужный кадр даже через год. Отдельно стоит сохранить общий план с разметкой, где подписано, какой кабель в какой ячейке лежит.
Когда фотокарта не нужна
Не стоит усложнять жизнь там, где это не оправдано. Если в кофре лежат пять одинаковых кабелей одинаковой длины — просто сверните их одинаково и положите. Фотокарта имеет смысл при разнородном комплекте, когда важен порядок укладки, и при работе в команде, где разные люди собирают оборудование.
Ещё один случай, когда фотокарта избыточна — мягкие сумки без жёстких перегородок. В них кабели всё равно смещаются при переноске, и никакая фиксация не поможет. Фотокарта работает именно с жёсткими кофрами, где внутреннее пространство разделено.
Хорошая фотокарта — это не произведение фотоискусства, а технический документ. Главное в ней — читаемость: чтобы по снимку можно было однозначно понять, что где лежит и есть ли зазоры.
Фотокарта требует отдельной подготовки, но особенно полезна там, где один кофр собирают разные люди и порядок укладки влияет на сохранность кабелей, когда вместо привычной возни с кабелями звукорежиссёр просто открывает кофр и достаёт нужный провод с первого раза.
